一、液晶拼接系统概述

随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、 信号切换技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用 的终端大屏幕显示设备中得到迅速普及，特别是嵌入式液晶拼接幕墙， 虽推出市场的时间不长，但受到了广泛欢迎。液晶拼接幕墙作为金融管理监控系统、平安城市指挥中心、铁路（地铁）、港口、码头监视 系统、智能交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、电视台或大型演播中心监视幕墙、大型演出场所背景幕墙、视频会议等信息汇集、处理的关键显示设备，具有将各类计算机模拟/数字信号、复合视频信号等在大屏幕上显示，并 实现信号的切换、叠加、组合等功能。

大屏幕显示系统在信息监控及信息发布及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到指挥中心的肯定和重视。

二、液晶拼接系统设计原则

在 “技术先进、性能稳定、功能完善、操作方便、安全可靠、扩展方便”的设计目标下，本方案依据以下原则制订：

1、可靠性高，安全性高，操纵灵活，容易扩展，方便整合

系统采用先进的技术和系统结构，提高系统可靠性和安全性，不会对其他子系统造成安全影响和环境影响。减少故障带来的影响；具备模块设计，具备扩展能力；采用统一的控制管理系统，可以灵活操作。

2、图像显示效果清晰稳定

图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足 7×24 小时长期连续显示的要求。

3、各种显示信号的接入能力

能够显示 Windows、UNIX、Linux 等主流操作系统的计算机图像信号，能够显示 PAL/NTSC 等各种视频信号，通过网络途径，可以实现网络信号显示、高分辨率应用画面和视频图像的显示。

4、统一显示和功能分区显示

整个显示系统可作为统一显示平台整屏显示各种信号，如显示欢迎辞等。同时，可分为多个功能区，各功能区将按照职能需要显示各种信号。

5、统一管理和分区独立管理

整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。

三、液晶拼接系统的功能概述

本方案以假设根据客户使用的需求，设置一套 3X3 的数字拼接墙系统。通过数字拼接墙可以实现对系统计算机图像、DVD 图像、

摄像机视频图像、VGA 图像信号等进行综合显示在屏幕上。能够很好地连接和显示用户的有关信息，可根据需要可任意显示各种动、静态

的视频和数字图文信息，形成一套功能完善、技术先进的信息显示管理控制系统。系统具有以下功能:

(1)、视频图像显示、控制、调用的集成

通过大屏幕组合显示控制器与视频切换矩阵系统的集成实现任意摄像机视频信号以视频窗口的形式在信息化室墙上显示出来；

通过大屏幕显示单元控制软件与视频切换矩阵系统的集成实现任意摄像机在任意单屏上的显示，可以设置显示预案；

计算机网络分控功能：

通过网络上的任何一台计算机，只要输入相应的控制密码， 便可以完成该控制密码所赋予的全部功能，而不受计算机位置的限制；

网络分控的内容包括对信息化室方式变化，如视频图像通道切换、窗口的放大、缩小、拖动等的控制.

(2)、系统集成控制功能

网络控制功能：所有的操作控制功能都可以在网络上的任意一台计算机上完成，大大地增强了控制的灵活性和方便性。

优先级控制和权限控制：在提供网络控制功能、增强系统控制灵活性的同时，考虑到系统的安全性，防止非法操作和误操作，系统提供完善的优先级和权限控制功能，对于不同级别的操作员，提供不同的控制功能，无法进行越权操作，对于拥有某种控制权限的操作员，可以在网络上的任意一台计计算机位置、配置的限制。

直观、图形化的全中文集成操作界面：在统一的图形操作界面下，通过简单的鼠标操作，便可以完成对集成系统中各项参数、预案的设置、调用，用户只需要关心最终的显示效果， 而无须关心中间的视频切换过程、显示单元切换过程等繁杂的工作。

预案设置、调用功能：无论是视频信号、还是计算机信号， 都可以预先设置、存储、调用显示预案，所有工作都在同一个图形控制界面下完成。

图形处理器可以说是本系统的一个核心，在屏幕上要达到的跨屏显示、任意开/关视频窗口、任意控制视频窗口的大小、通过网络显示其他计算机内容等功能都是需要它来实现的。在安装了客户端软件的网络上的电脑都能够通过网络对图形处理器进行远端控制。

本方案配置 9 块 46"单元组成3×3 拼接墙和拼墙专用多屏图形控制器及相应的大屏幕应用管理系统软件。

整屏分辨率可达（1366*3）*（768*3）=4098*2304。

多屏处理器是电视墙系统的核心，其作用是将计算机、视频、网络等要显示的信号经过处理后分别送到相应的显示单元，每个显示单元只显示整个图像的一部分，全部拼接显示单元加在一起就构成了一幅完整的大画面，大画面的分辨率是每个显示单元分辨率的倍数。

大小、数量等可任意改变。另外还配置了 1 套显示墙应用管理系统软件，它是基于 TCP/IP 网络协议，可实现对大屏幕拼接墙的多用户远程操作、显示模式管理、信号源管理等强大功能。

显示模式：全屏显示模式、高分辨率应用；

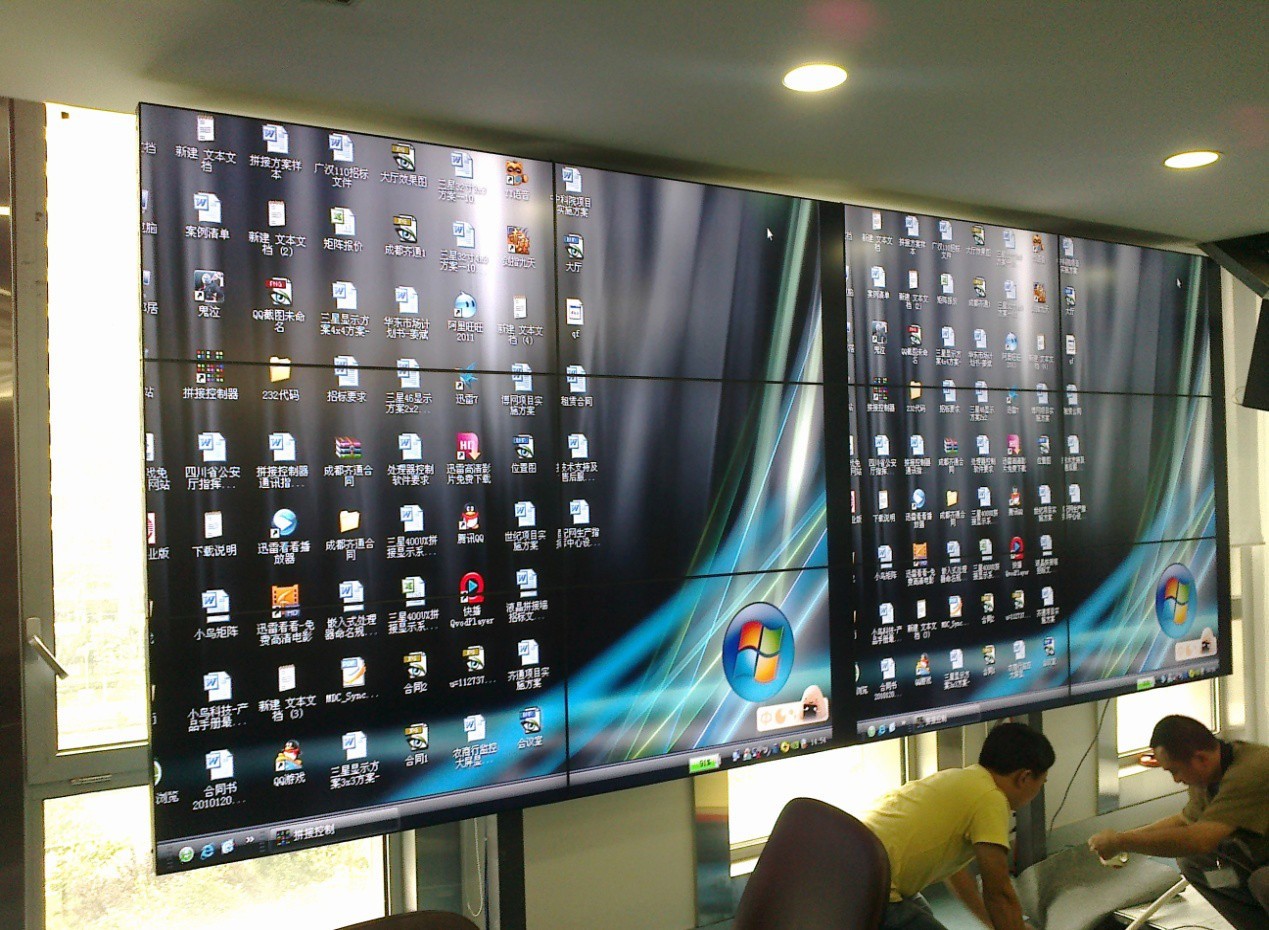

全墙在多屏处理器的驱动下形成一个超高分辨率的统一显示 平台，既可以全墙显示超高分辨率的大型完整的网络图形 GIS、GPS，也可以在上级领导来参观学习时方便快捷的实现显示标语、欢迎词或高分辨率的演示图片，各种信号以窗口形式显 示，并可以在全墙范围内任意缩放、跨屏漫游。

3×3 全墙分辨率为：（1366*3）*（768*3）=4098*2304

全墙高分辨图片显示模式

多路视频信号显示

支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入显示单元或者多屏处理器，信号经处理后以窗口的形式在拼接显示墙上任意位置任意移动、无级缩放、跨屏或者重叠等。

视频信号显示

各类信号混合显示

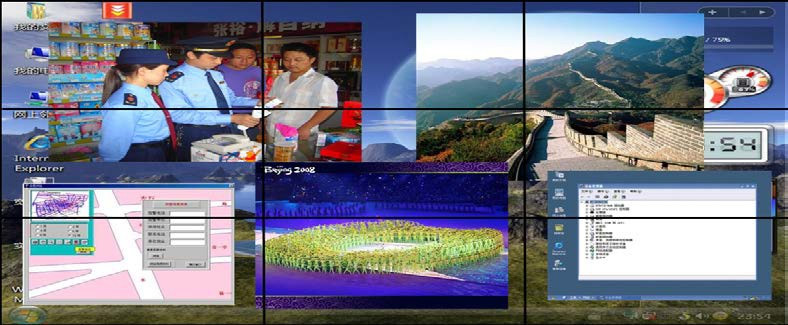

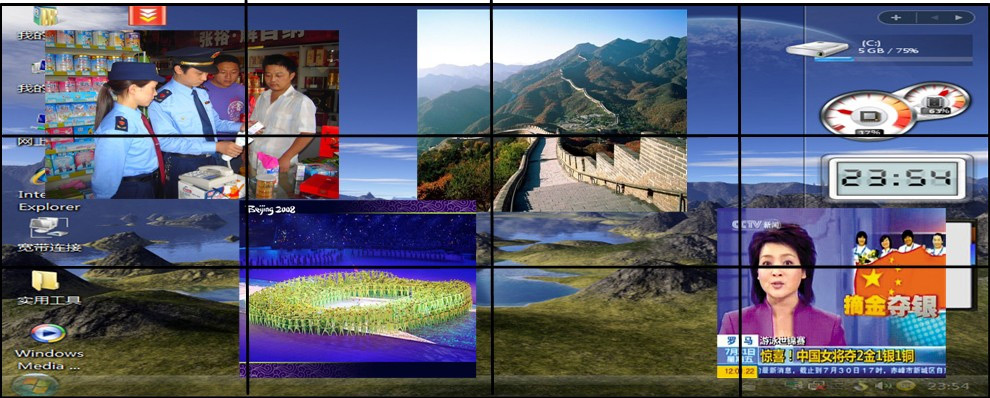

视频信号、RGB 信号、处理器应用、网络计算机信号均可同时在大屏幕上以各自方式显示，互不干扰。或者把大屏幕根据应用系统的需要，进行分区域显示，并分区域控制。

用户可以根据需要，把各种信号的显示和位置存储为模式，在用户需要的时候直接切换，即可即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对信息化系统的自动化管理。

混合信号显示

五、液晶拼接系统的应用案例（部分）

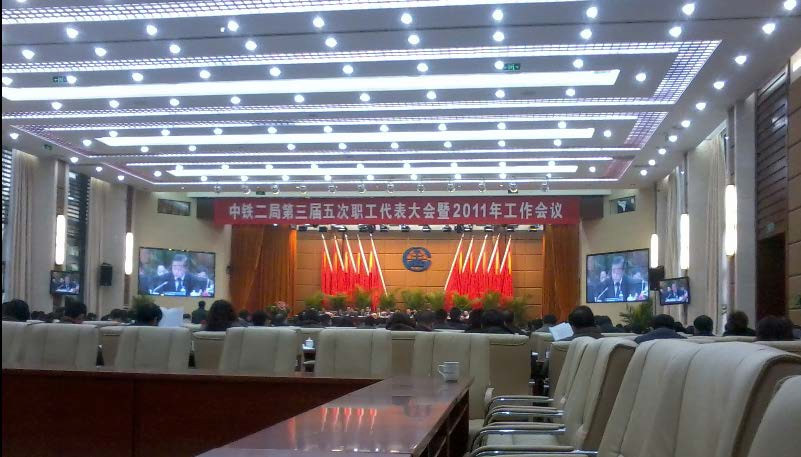

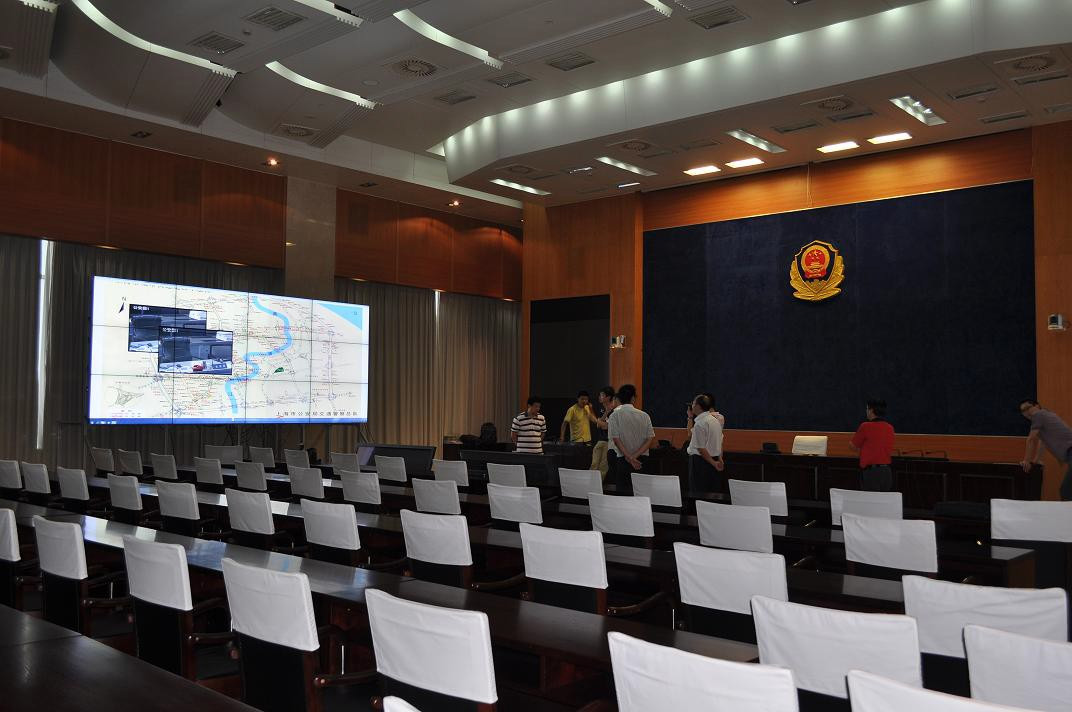

中铁二局会议中心两块 3X3 液晶拼接应用

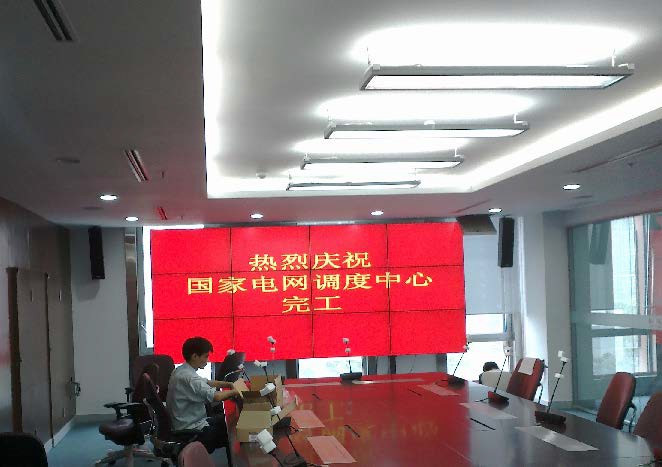

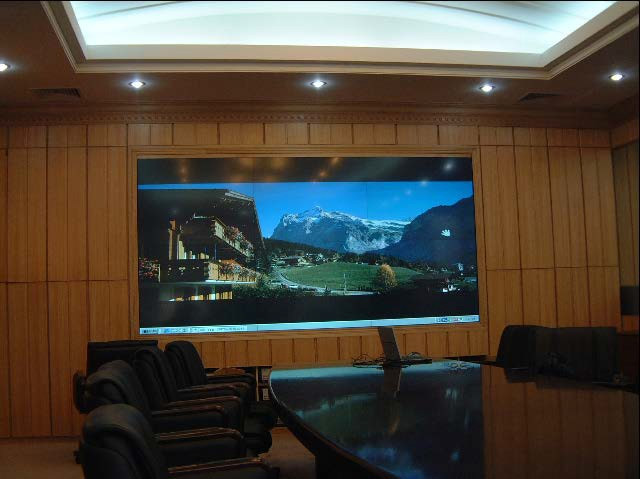

国家电网调度中心会议室3X4超窄边液晶拼接应用

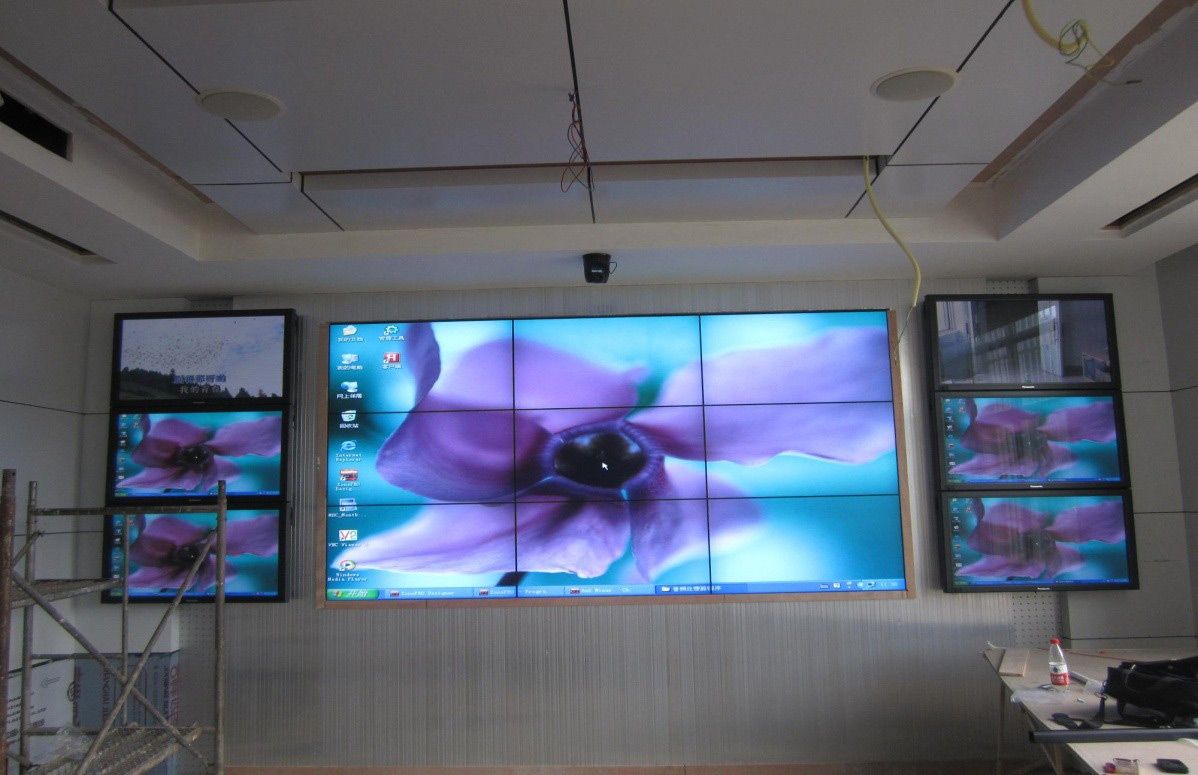

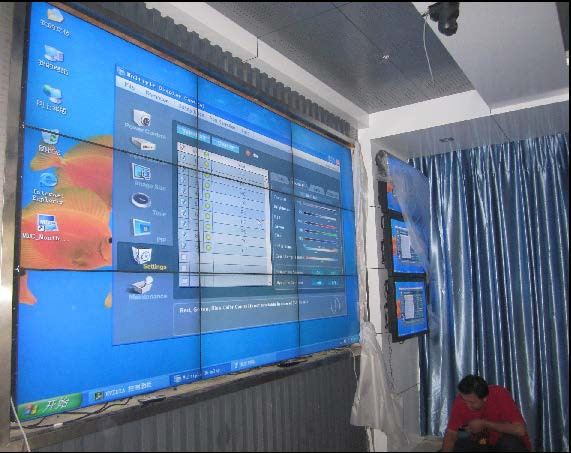

中石油都江堰办公楼在建3X3液晶拼接应用

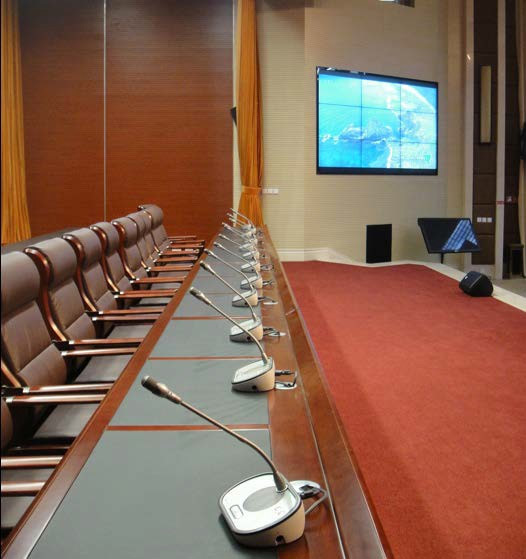

某集团公司电视电话会议中心3X3液晶拼接应用

中石油绵阳油库在建会议室3X3  液晶拼接应用

某集团公司电视电话会议中心3X3液晶拼接应用

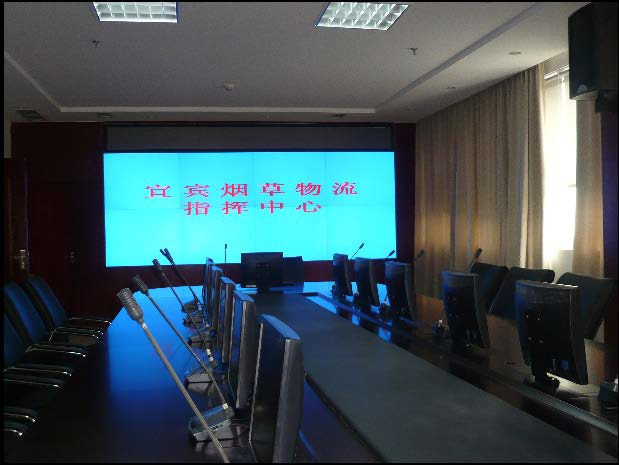

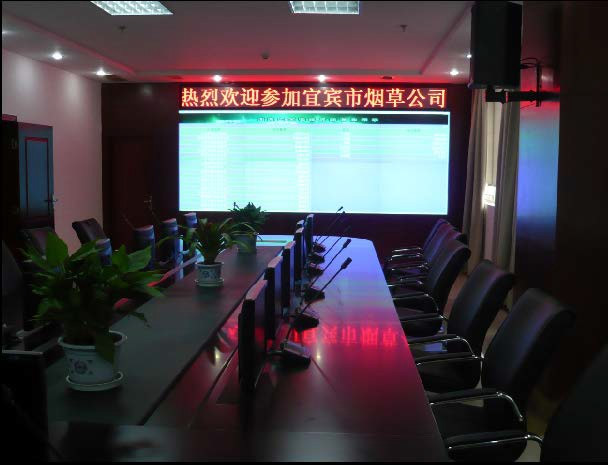

宜宾烟草物流调度指挥中心  2X4液晶拼接应用
